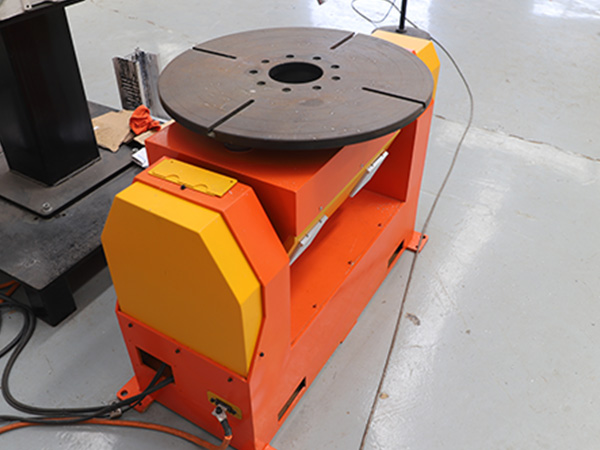

焊接變位機的結構組成：
1、工作臺。座式焊接變位機工作臺面上加工有同心圓，便于工件及工裝夾具進行固定，臺面設有八條放射狀的T型槽，可以對工件進行固定夾緊，在進行翻轉工件的時候，進行穩定回轉。

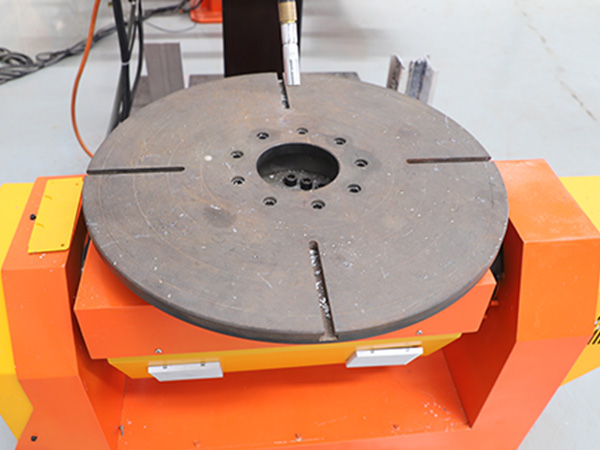

2、回轉支承。用戶需要在焊接變位機的承載能力范圍內進行工作，這就關乎著回轉支承的承重能力，工作臺固定在用回轉支承上，保證額定載荷下的承載及回轉平穩，工作臺底部采用型材焊接成形，在受力部位作加強處理。
回轉支承具有結構合理、承重好、自重輕、壽命長等優點，回轉支承設計是耐熱橡膠的密封裝置，潤滑油不會發生泄露，能夠有效地隔離外部灰塵，可以代替人工在惡劣的環境中進行工作。
4、驅動裝置。驅動裝置是焊接變位機正常運行的動力來源，接通電源后，驅動裝置就可以支持焊接變位機進行運動。整個驅動裝置安裝有保護罩殼，保證外部塵土也不能進入傳動系統內部。

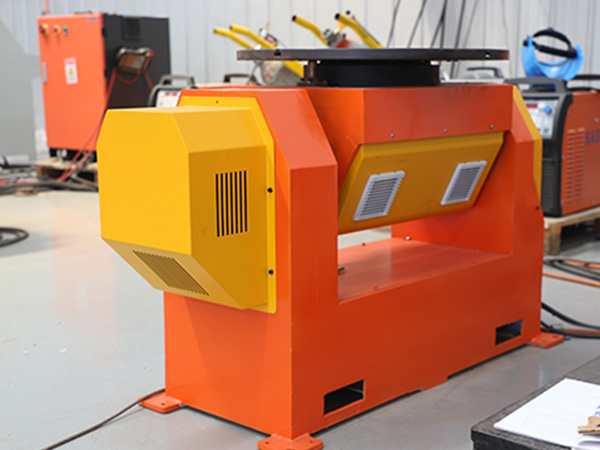

5、整體箱形設計的穩定性。整個回轉機構安裝有個箱型結構焊接件上，橫梁用于對工件進行支撐，并將工件的重量通過橫梁傳遞到兩邊支架上，要承受定的沖擊載荷和扭曲力。采用箱形結構可以有承載和抗扭能力。
