產品配置：機座、回轉盤、傾動軸電機、減速機、回轉軸電機
焊接工件：管段
解決方案：U型雙軸變位機需要定制工裝夾具，工裝夾具可以實現自由切換，根據待焊工件可進行拆卸，在焊接管段的時候，要求變位機能夠與焊接機器人實現靈活配合，青島賽邦根據不同規格的管段，設計可調節工裝夾具，能夠滿足不同規格管段的夾緊需求。
U型雙軸變位機的額定負載可達1000kg，第一軸回轉角度是±180°，第二軸翻轉角度±180°，傾動軸電機通過傾動軸減速機進行運轉，減速機精度較高，能夠控制傾動軸實現精確回轉，重復定位精度可達±0.1mm。
U型雙軸變位機的特點：
1、實現雙軸回轉，回轉精度較高，工作臺在保證穩定焊接的情況下增加了一個旋轉自由度，提高靈活度。
2、傾斜機構要具有自鎖功能，在較大負荷下不滑動，安全可靠。
3、可搭配不同用途進行使用，搭配全自動焊機、半自動焊機或者手工焊等，適應范圍廣。
4、針對客戶不同規格的管段，機器人焊機中可開設外部軸，實現U型雙軸變位機與機器人聯動操作，能夠滿足復雜空間旋轉變位姿態要求，不同步協調運動實現焊接過程的自動化。

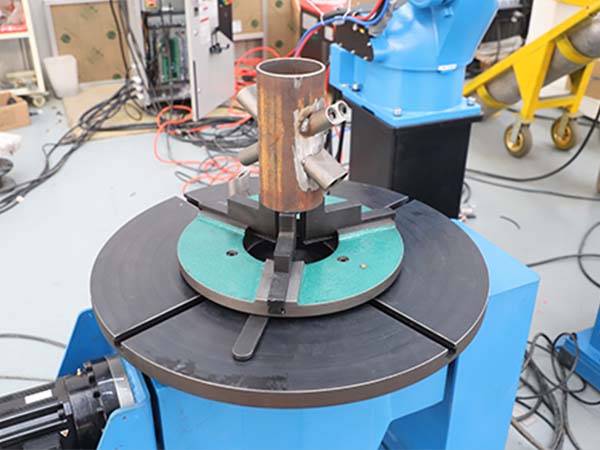

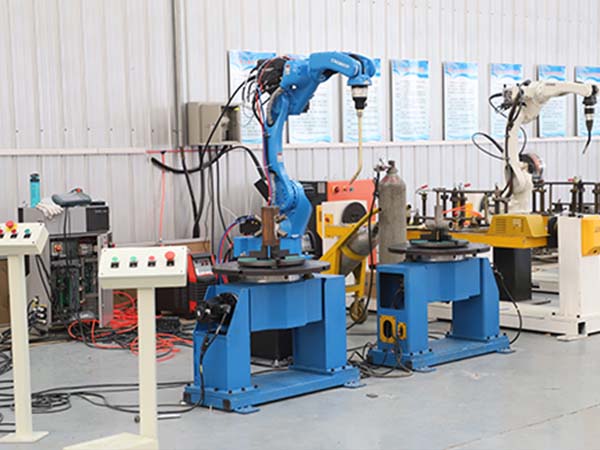

案例展示：
