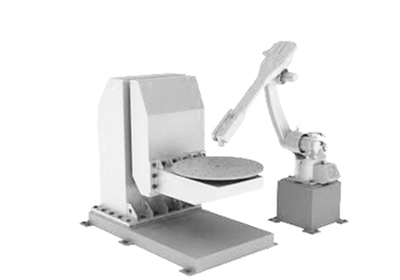

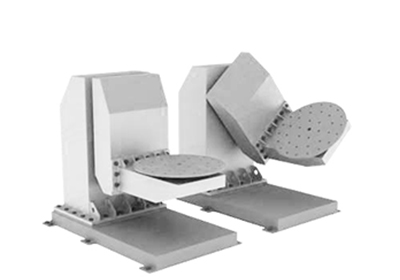

青島賽邦SAIBON-CPL-10 L型焊接變位機可承載2000kg 以內的工件，并能夠保證運行穩定，應用范圍廣泛，使得焊縫更好地呈現，提高了焊接精度，是焊接機器人常見的輔助設備，搭配焊接機器人實現成本控制，實現批量產品的焊接工作。
結構組成：
回轉工作臺、回轉支承、單軸支撐座、減速機、驅動裝置、焊接電源、傳動系統、電控箱等。
技術參數：
| 型號 | CPL-20 | |
| 額定負載 | 2000kg | |
| 翻轉變位直徑 | 1500mm | |
| 水平回轉直徑 | 1200mm | |
| 第一軸回轉角度 | ±180° | |
| 第二軸翻轉角度 | ±360° | |
| 第一軸額定回轉速 | 15°/S | |
| 第二軸額定翻轉速 | 50°/S | |
| 重復定位精度 | ±0.1mm | |
| 換位軸心高度 | 1000mm | |
| 供電等級 | 三相200V,±10% 50HZ | |
| 絕緣等級 | H | |
產品優勢：
1、適用于旋轉同時翻轉工件的變位工作，針對復雜工件進行全旋轉變化角度；
2、L型雙軸變位機聯動機器人系統可以對復雜焊縫，在勻速焊接的過程保持較好的焊接角度，達到較好的焊接效果；
3、滿足用戶的預期焊接效果及外觀要求，焊接過程中將工件進行翻轉變位，以便獲取好的焊接位置；
4、使用壽命較長，提升用戶的生產效益；
5、采用交流伺服電機配合RV減速機作為動力機構，保證速度的前提前實現穩定焊接；
6、定位精度高，提高了工作效率，工作臺可與操作機、焊接機器人控制系統相連，實現聯動協同操作。
